Acti9 Smartlink SI B - interface Ethernet - RF - Modbus RS485 - 7c Ti24 - 2E ana | Schneider Electric - A9XMZA08

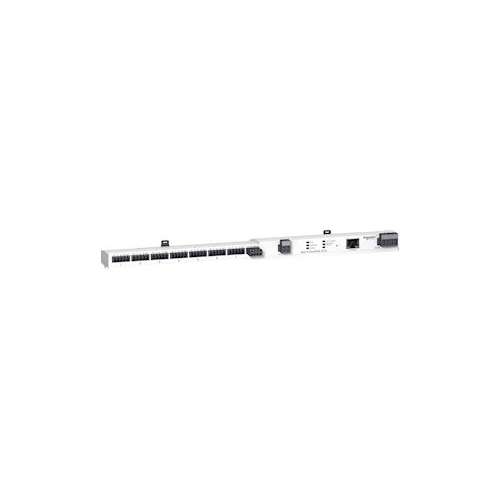

Acti9 Smartlink SI B - interface Ethernet - RF - Modbus RS485 - 7c Ti24 - 2E ana
Cet Acti9 Smartlink SI B est un module de communication intelligent Modbus Master TCP/IP et Wireless avec 7 canaux et 1 entrée analogique. Il communique avec les auxiliaires iACT24 pour les contacteurs iCT, iATL24 pour les relais d'impulsions iTL, iOF + SD24 pour iC60, iID, ARA, RCA et iSW-NA. Il peut maîtriser jusqu'à 8 Acti 9 SmartLink ModBus ou autres esclaves ModBus connectés grâce au connecteur Modbus RS485. Il permet de transférer les données des appareils Acti 9 vers un automate ou un système de surveillance réseau grâce au connecteur Ethernet RJ45. Il communique également avec OF + SD24 pour C60, C120, DPN, ID & C60H-DC, Ti24 pour RCA iC60 & Reflex iC60. Il peut associer jusqu'à 20 capteurs d'énergie PowerTag à une communication radiofréquence. Il est fourni avec 1 connecteur d'alimentation 24V CC, 2 boulons pour le montage sur Linergy FM80. Le lien est Ethernet 10/100MB. Le taux de transfert est auto-adaptable de 9600 à 19200 bauds. La plage d'adressage Modbus va de 1 à 247. Il s'agit d'un bus de type connecteur à 4 broches. Il s'agit d'une connexion enfichable. La longueur maximale du bus est de 1000 m. La longueur maximale du câble est de 30 m. La tension d'alimentation est de 24V CC +/- 10%. Le courant d'entrée maximal est de 1,5A. Le courant d'appel maximal est de 3A. L'indice de protection est IP20. Le degré de pollution est 3. Il est conforme à la directive RoHS. La durée de sauvegarde de la mémoire est de 10 ans. Les dimensions sont (L) 359 mm x (H) 23 mm x (P) 42 mm. Le poids est de 180g. La température de fonctionnement est de -25 °C à + 60 °C et seulement + 50 °C en cas de montage vertical. La température de stockage est de -40 °C à + 80 °C. Ce produit est conforme à la norme CEI / EN 61131-2.
Enerlinx
La nouvelle interface modulaire intelligente Acti 9 Smartlink transmet les données des appareils Acti9, vers un automate ou un système de supervision via le réseau de communication Modbus serial line. Toutes les données sont mémorisées, nombre de cycles, consommation, durée de fonctionnement, même en cas de coupure d'alimentation. Aucune configuration des produits raccordés n'est nécessaire. La communication s'adapte automatiquement, à la mise sous tension de l'Acti9 Smartlink, aux paramètres de communication du maître Modbus (PLC, superviseur).
Cet Acti9 Smartlink SI B est un module de communication intelligent Modbus Master TCP/IP et Wireless avec 7 canaux et 1 entrée analogique. Il communique avec les auxiliaires iACT24 pour les contacteurs iCT, iATL24 pour les relais d'impulsions iTL, iOF + SD24 pour iC60, iID, ARA, RCA et iSW-NA. Il peut maîtriser jusqu'à 8 Acti 9 SmartLink ModBus ou autres esclaves ModBus connectés grâce au connecteur Modbus RS485. Il permet de transférer les données des appareils Acti 9 vers un automate ou un système de surveillance réseau grâce au connecteur Ethernet RJ45. Il communique également avec OF + SD24 pour C60, C120, DPN, ID & C60H-DC, Ti24 pour RCA iC60 & Reflex iC60. Il peut associer jusqu'à 20 capteurs d'énergie PowerTag à une communication radiofréquence. Il est fourni avec 1 connecteur d'alimentation 24V CC, 2 boulons pour le montage sur Linergy FM80. Le lien est Ethernet 10/100MB. Le taux de transfert est auto-adaptable de 9600 à 19200 bauds. La plage d'adressage Modbus va de 1 à 247. Il s'agit d'un bus de type connecteur à 4 broches. Il s'agit d'une connexion enfichable. La longueur maximale du bus est de 1000 m. La longueur maximale du câble est de 30 m. La tension d'alimentation est de 24V CC +/- 10%. Le courant d'entrée maximal est de 1,5A. Le courant d'appel maximal est de 3A. L'indice de protection est IP20. Le degré de pollution est 3. Il est conforme à la directive RoHS. La durée de sauvegarde de la mémoire est de 10 ans. Les dimensions sont (L) 359 mm x (H) 23 mm x (P) 42 mm. Le poids est de 180g. La température de fonctionnement est de -25 °C à + 60 °C et seulement + 50 °C en cas de montage vertical. La température de stockage est de -40 °C à + 80 °C. Ce produit est conforme à la norme CEI / EN 61131-2.
Enerlinx
La nouvelle interface modulaire intelligente Acti 9 Smartlink transmet les données des appareils Acti9, vers un automate ou un système de supervision via le réseau de communication Modbus serial line. Toutes les données sont mémorisées, nombre de cycles, consommation, durée de fonctionnement, même en cas de coupure d'alimentation. Aucune configuration des produits raccordés n'est nécessaire. La communication s'adapte automatiquement, à la mise sous tension de l'Acti9 Smartlink, aux paramètres de communication du maître Modbus (PLC, superviseur).
SCHA9XMZA08
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Code Douane
- 85369095
- Gamme
- Enerlinx
- profondeur
- 40 mm
- hauteur
- 23 mm
- Classe de protection (IP)
- IP20
- largeur
- 359 mm
- protocole pris en charge pour KNX
- Non
- Type de tension d'alimentation
- DC
- nombre de sorties numériques
- 7
- nombre d'entrées numériques
- 14
- finition du raccordement électrique
- fiche
- montage possible sur barres profilées
- Non
- adapté aux fonctions de sécurité
- Non
- protocole pris en charge pour SERCOS
- Non
- protocole pris en charge pour INTERBUS-Safety
- Non
- nombre d'interfaces matérielles PROFINET
- 0
- protocole pris en charge pour autres systèmes de bus
- Non
- protocole pris en charge pour AS-Interface Safety at Work
- Non
- protocole pris en charge pour DeviceNet Safety
- Non
- protocole pris en charge pour EtherNet/IP
- Non
- protocole pris en charge pour Foundation Fieldbus
- Non
- protocole pris en charge pour PROFINET CBA
- Non
- protocole pris en charge pour PROFINET IO
- Non
- protocole pris en charge pour PROFIsafe
- Non
- protocole pris en charge pour SafetyBUS p
- Non
- nombre d'interfaces matérielles en série TTY
- 0
- Nombre d'entrées auxiliaires
- 2
- Nombre d'entrées numériques
- 0
- protocole pris en charge pour LON
- Non
- nombre d'interfaces matérielles Industrial Ethernet
- 1
- nombre d'interfaces matérielles en série RS-232
- 0
- nombre d'interfaces matérielles en série RS-422
- 0
- nombre d'interfaces matérielles en série RS-485
- 1
- nombre d'interfaces matérielles USB
- 0
- nombre d'interfaces matérielles parallèles
- 0
- nombre d'autres interfaces matérielles
- 0
- avec interface optique
- Non
- protocole pris en charge pour TCP/IP
- Oui
- protocole pris en charge pour ASI
- Non
- protocole pris en charge pour PROFIBUS
- Non
- protocole pris en charge pour CAN
- Non
- protocole pris en charge pour INTERBUS
- Non
- protocole pris en charge pour MODBUS
- Oui
- protocole pris en charge pour Data-Highway
- Non
- protocole pris en charge pour DeviceNet
- Non
- protocole pris en charge pour SUCONET
- Non
- montage sur rack possible
- Non
- standard radio Bluetooth
- Non
- SIL conformément à IEC 61508
- sans
- sorties numériques configurables
- Oui
- entrées numériques configurables
- Oui
- type de tension de sortie
- DC
- tension admissible à l'entrée
- 19.2...28.8 V
- tension admissible à la sortie
- 24 V
- tension d'alimentation CC
- 24 V
- niveau de performance selon EN ISO 13849-1
- sans
- matériel associé (Ex ib)
- Non
- matériel associé (Ex ia)
- Non
- catégorie de protection contre les explosions pour la poussière
- sans
- catégorie de protection contre les explosions pour le gaz
- sans
- type de sortie numérique
- autre
- protection contre les courts-circuits, sorties disponibles
- Oui
- type de tension d'entrée
- DC
- courant d'entrée au signal 1
- 2.5 mA
- montage mural/direct possible
- Oui
- encastrement frontal possible
- Non
- maître IO-Link
- Non
- standard radio WLAN 802.11
- Non
- nombre d'interfaces matérielles Wireless
- 1
- composants système
- Oui
- standard radio UMTS
- Non
- standard radio GSM
- Non
- standard radio GPRS
- Non
- sorties analogiques configurables
- Non
- entrées analogiques configurables
- Oui
- résolution des entrées analogiques
- 12 Bit
- courant de sortie
- 0.1 mA
- raccordement au bus de champ possible sur coupleur de bus séparé
- Non
- signal d'entrée analogique configurable
- Oui
- entrée analogique, résistance
- Oui
- entrée analogique, tension
- Oui
- entrée analogique, courant
- Oui
- protection contre les courts-circuits, sorties numériques disponibles
- Oui
- tension de sortie au niveau de la sortie numérique
- 24 V
- courant de sortie au niveau de la sortie numérique
- 0.1 A
