contrôleur de terre haute fréquence. Voir fiche technique pour constitution du kit.Résistance à la terre 2,3,4 poles.Résistance à la terre sélective (1 pince).Résistance de terre spécifique (Méthodes Wenner et chlumberger).

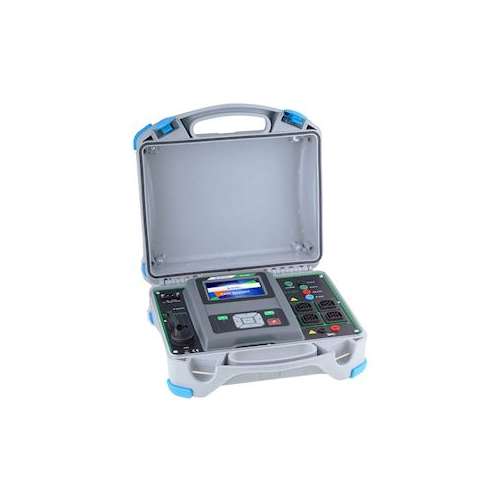

Le contrôleur de terre haute fréquence MI3290 est un instrument de mesure portable, alimenté par batterie ou secteur avec une excellente protection IP (IP 54 valise ouverte), destiné à la mesure de la résistance de terre, d'une terre spécifique et du potentiel de terre. L'utilisateur peut choisir entre différentes méthodes allant de la mesure de résistance de terre classique à 3 fils à la méthode avec une ou quatre pinces Flex pour la mesure sur pylônes. Il dispose d'un choix de méthodes de mesure avec différentes fréquence : balayage monofréquence ou fréquentiel de 55 Hz à 15 kHz, méthode HF à 25 kHz et méthode impulsionnelle simulant la foudre. L'immunité au bruit électrique élevée rend cet instrument mieux adapté à l'environnement industriel. L'instrument est disponible en plusieurs packs qui combinent différents accessoires et fonctions de mesure.
Fonctions de mesure :
Résistance à la terre 2,3,4 poles
Résistance à la terre sélective (1 pince)
Résistance à la terre (méthode des 2 pinces)
Résistance de terre spécifique (Méthodes Wenner et Schlumberger)
Résistance à la terre HF (25 kHz, selon IEEE_Std 81)
Résistance de terre des "mono" pylônes avec pince flex de 10m
Résistance de terre des pylônes "multi-jambes" avec jusqu'à à quatre pinces flex
Continuité sous 7 mA et 200 mA
Potentiel de la Terre
Mesure de tension de pas et de tension de contact
Mesure de Terre impulsionnelle 10/350 s
Principales caractéristiques :
Possibilité d'effectuer tous types de mesures de terre avec un seul instrument.
Analyse de l'impédance de terre en fonction de la fréquence due à une large bande de fréquence de mesure (55 Hz ... 15 kHz).
Mesures de terre sur des pylônes avec un câble de terre de protection connecté.
Mesure sur des pylones "mono" et jusqu'à 4 "jambes".
Grande variété de pinces de mesure : Pinces classiques et pinces flex jusqu'à 10 m de long.
Mesure de résistance de terre HF (selon IEEE_Std 81).
Écran tactile couleur de 3,4 pouces
Alimentation polyvalente (90 ... 260 V AC) ou alimentation par batterie (chargeur rapide intégré).
Haut degré de protection : boîtier fermé : IP 65, boîtier ouvert : IP 54.
Mesure impulsionnelle pour simuler la foudre
Prise en charge de mesures simples ou automatisées
Boitier robuste
Livré avec un lot d'accessoires complet
Logiciel MESM fourni pour le pré-traitement et le post-traitement des mesures: préparation de la structure de test, téléchargement des résultats, arborescence, vue de table et affichage graphique, stockage et impression.
