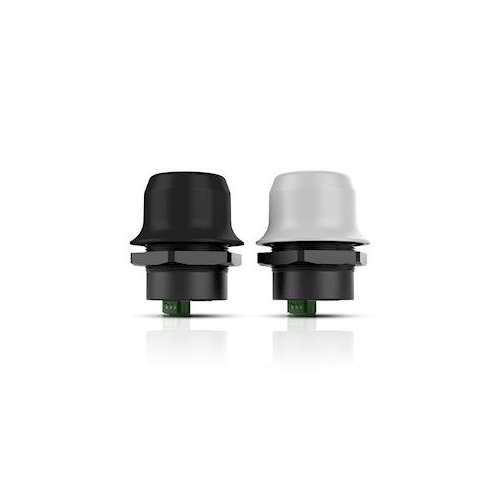

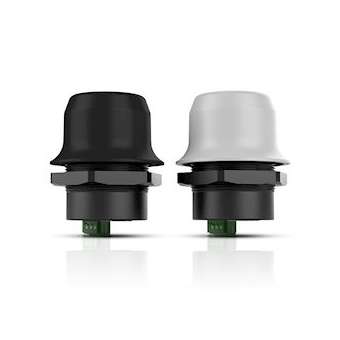

Anybus Wireless Bolt IoT black, NB-IoT, LTE-M/CAT-M1, 2G GPRS/EDGE

---

L'Anybus Wireless Bolt loT permet de transférer des données importantes de machines et d'appareils vers votre application cible via Internet. Cette solution utilise les dernières normes LTE NB-IoT et CAT-M1 et convient aux applications fixes et mobiles. Les nouvelles normes LTE sont des technologies dites LP-WAN (Low Power Wide Area Network), adaptées aux nouvelles applications IoT. Elles offrent une faible consommation d'énergie, une faible bande passante (25 à 300 kbit/s), une bonne couverture géographique et des coûts réduits.
FONCTIONS ET AVANTAGES
Conception innovante et montage facile sur toute surface plane
Couverture mondiale sur un seul module avec des certifications pour différents secteurs et réseaux mobiles
LPWA Global 13 Band LTE NB-IoT, LTE CAT-M1 et solution de secours GPRS/EDGE
Mode Ultra Low Power : Réduction de la consommation électrique pour les applications alimentées par piles, énergie solaire ou éolienne
Interface hôte RJ45 avec Ethernet 10/100 Mbit/s
Option pour PoE (Power over Ethernet) : un câble pour l'alimentation et la communication
Transmission transparente des protocoles basés sur TCP/UDP
Pare-feu intégré, serveur NAT et DHCP
Emplacement pour cartes Nano SIM
CLI (Command Line Interface) pour la configuration et les diagnostics
DONNÉES TECHNIQUES
Normes de téléphonie mobile
4G LTE: Category Cat-M1 et NB-IoT. Bandes de fréquences B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B26, B28
2G: EDGE, GPRS bandes 850, 900, 1800, 1900
Interface hôte
RJ45 Ethernet 10/100 Mbit/s
Température de fonction-nement.
À l'ombre (capuchon noir et blanc) :
-40 à +65 °C,
Lumière directe du soleil : Noir -40 à +45 °C, blanc -40 à +65 °C (Température de stockage :
-40 à +85 °C)
Vitesse des données
Taux de téléchargement de pointe Cat-M1 : 300 kbit/s, NB-IoT : 27 kbit/s, 2G/EDGE : 200 kbit/s
Taux de chargement de pointe Cat-M1 : 375 kbit/s, NB-IoT : 65 kbit/s, 2G/EDGE : 200 kbit/s
Latence
CAT-M1: 100ms
NB-IoT: 1.6s-10s
2G/GPRS/EDGE: 700ms-2s
Alimentation électrique
11-33 VDC, PoE (Power over Ethernet) PD selon IEEE 802.3af Fonctionnement redondant ou séparé du PoE et des bornes à vis pour une robustesse accrue
Consommation de courant : Mode veille : Borne DC 0,1 W. PoE 0,3 W
État de repos : Borne DC 0,6 W. PoE 0,8 W
Dans le pire des cas (GPRS/2G) : Borne DC 3,2 W. PoE 3,6 W. Courant de crête : 1,2A@11VDC
Poids: 95g
Raccordements
RJ45 Ethernet/PoE et borne à vis à 3 broches pour l'alimentation électrique
Matériau du boîtier Dessus (capuchon) : Valox 357X(f1) PBT/PC Convient pour une utilisation en extérieur avec exposition aux rayons ultraviolets, à l'eau et à l'immersion, conformément à la norme UL 746C.
Dessous (base) : Celanex : XFR 6840 GF15. PBT plastique renforcé par fibres de verre
Indice de protection IP66, IP67 et UL NEMA 4X pour le capuchon (extérieur de l'hôte), IP21 pour la base (intérieur de l'hôte)
Dimensions Diamètre : 68 mm
Hauteur totale : 75 mm sans raccordement DC, 84 mm y compris le connecteur PS
Hauteur au-dessus de la surface de montage (à l'extérieur de l'hôte) : 41 mm
Montage Vis et écrou M50 (trou de 50,5 mm requis)
Configuration Deux méthodes différentes :
1. Accès aux pages web intégrées via Ethernet
2. Envoi des commandes REST via Ethernet
Tolérance aux vibrations Essai avec des vibrations sinusoïdales selon la norme CEI 60068-2-6:2007 avec les paramètres d'essai suivants : Nombre d'axes : 3 axes mutuellement perpendiculaires (X:Y:Z), durée : 10 cycles de vibration par axe, vitesse : 1 oct/min, mode : en service, fréquence : 5-500 Hz, déplacement ±3,5 mm, accélération : 2g.
Test de résistance aux chocs selon la norme CEI 60068-2-27:2008 avec les paramètres d'essai suivants : Forme d'onde : Demi-onde sinusoïdale, nombre de chocs : ±3 sur chaque axe, mode : En service, axes ± X,Y,Z, accélération
