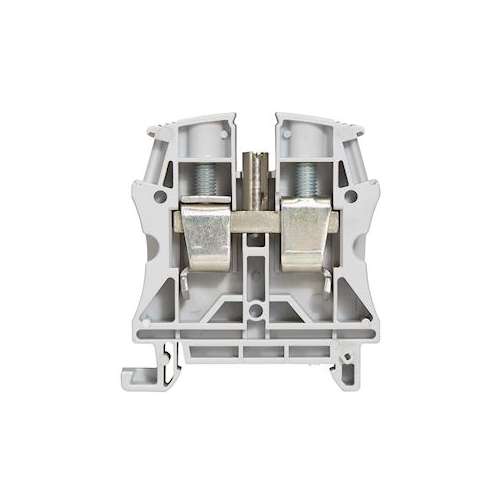

Bloc jonc Viking3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 15 | Legrand - 037165
Bloc de jonction de passage connexion à vis Viking3 pour câble cuivre avec 1 jonction 1 entrée 1 sortie section 35mm² - pas 15mm - capacité conducteur rigide 2,5mm² à 50mm² et conducteur souple 4mm² à 35mm² - gris
Bloc 1 jonction de passage Viking3 connexion à vis - 1 entrée / 1 sortie Section nominale : 35mm² - Pas : 15mm Couleur : Gris pour circuit standard
Viking 3
Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d'un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
Bloc 1 jonction de passage Viking3 connexion à vis - 1 entrée / 1 sortie Section nominale : 35mm² - Pas : 15mm Couleur : Gris pour circuit standard
Viking 3
Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d'un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
LEG037165
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Type de pose
- profilé chapeau 35 mm
- Code Douane
- 85389099
- Gamme
- Viking 3
- couleur
- gris
- profondeur
- 57 mm
- hauteur
- 63 mm
- largeur
- 15 mm
- longueur
- 57 mm
- Tension
- 800 V
- température d'utilisation
- -5...40 °C
- Section de conducteur connectable multifilaire
- 35...4 mm²
- section de raccordement cable rigide
- 2.5...50 mm²
- classe d'inflammabilité du matériau isolant selon UL 94
- V2
- finition raccordement électrique 1
- borne à vis
- finition antidéflagrante 'Ex e'
- Oui
- courant assigné In
- 125 A
- position de raccordement
- latéral
- matériau du corps isolant
- thermoplastique
- section de conducteur connectable à fil fin sans embout de câble
- 2.5...50 mm²
- section de conducteur connectable à fil fin avec embout de câble
- 35...4 mm²
- finition raccordement électrique 2
- borne à vis
- plaque de fermeture requise
- Oui
- hauteur en cas de type de montage le plus bas possible
- 63 mm
- largeur/dimension
- 15 mm
- étages reliés à l'intérieur
- Non
- nombre de positions de serrage par étage
- 2
- nombre d'étages
- 1
