GRUNDFOS CM3-3 (96806803) | Grundfos - 96806803

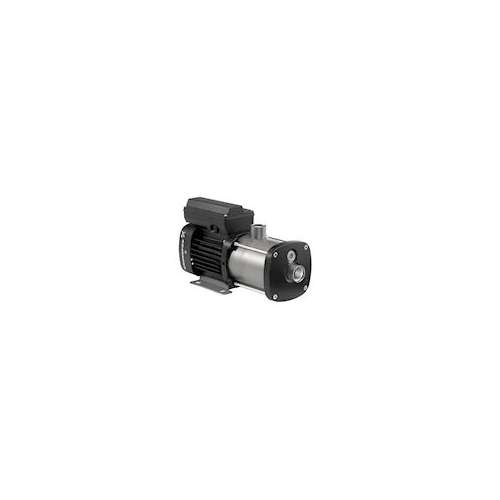

Pompe multicellulaire horizontale en fonte et acier inoxydable AISI304 - GRUNDFOSCM3-3 (96806803)
CM 3-3 A-R-A-E-AVBE C-A-A-N
Pompe centrifuge multicellulaire à aspiration axiale, compacte, fiable, horizontale, avec orifice d'aspiration axial et orifice de refoulement radial. L'arbre, les roues, et les chambres sont en acier inoxydable. Les pièces d'aspiration et de refoulement sont en fonte. La garniture mécanique est un joint torique non équilibré spécialement conçu. Le raccordement à la tuyauterie est effectué par les filetages Whitworth, Rp (ISO 7/1).
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 1-phasé.
Commandes:
Frequency converter: AUCUN
Liquide:
Liquide pompé: Eau
Plage température liquide: -20 .. 90 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de la pompe sur laquelle sont basées les données de la pompe: 2900 mn-1
Débit nominal: 3.1 m³/h
Hauteur nominale: 20.61 m
Code de la garniture mécanique: AVBE
Certifications: CE,WRAS,ACS,EAC
Tolérance courbe: ISO9906:2012 3B
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-200
Corps de pompe: ASTM A48-25A
Roue: Acier inox.
Roue: EN 1.4301
Roue: AISI 304
Installation:
Plage température ambiante: -20 .. 55 °C
Pression maximale de service: 10 bar
Pression maximum à la température indiquée: 10 bar / 40 °C
Pression maximum à la température indiquée: 6 bar / 90 °C
Type raccordement: Rp
Diamètre du raccord d'aspiration: 1 inch
Diamètre du raccord de refoulement: 1 inch
Position refoul.: 12
Donnée électrique:
Norme moteur: IEC
Hauteur d'axe: 71B
Puissance nominale - P2: 0.5 kW
Fréquence d'alimentation: 50 Hz
Compatible 50/60 Hz: N
Phases: 1
Tension nominale: 220-240 V V
Facteur de service: 1.00
Intensité nominale: 3.1-2.8 A
Intensité démarrage: 530-530 %
Vitesse nominale: 2730-2740 mn-1
Indice de protection (IEC 34-5): IP55
Classe d'isolation (CEI 85): F
Protection moteur intégrée: PTO
Câble inclus (Oui/Non): N
Autres:
Position de la boîte à bornes: 12
Indice d'efficacité minimale, MEI : 0.7
Poids net: 12 kg
Poids brut: 14.5 kg
Cm-a
CM 3-3 A-R-A-E-AVBE C-A-A-N
Pompe centrifuge multicellulaire à aspiration axiale, compacte, fiable, horizontale, avec orifice d'aspiration axial et orifice de refoulement radial. L'arbre, les roues, et les chambres sont en acier inoxydable. Les pièces d'aspiration et de refoulement sont en fonte. La garniture mécanique est un joint torique non équilibré spécialement conçu. Le raccordement à la tuyauterie est effectué par les filetages Whitworth, Rp (ISO 7/1).
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 1-phasé.
Commandes:
Frequency converter: AUCUN
Liquide:
Liquide pompé: Eau
Plage température liquide: -20 .. 90 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de la pompe sur laquelle sont basées les données de la pompe: 2900 mn-1
Débit nominal: 3.1 m³/h
Hauteur nominale: 20.61 m
Code de la garniture mécanique: AVBE
Certifications: CE,WRAS,ACS,EAC
Tolérance courbe: ISO9906:2012 3B
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-200
Corps de pompe: ASTM A48-25A
Roue: Acier inox.
Roue: EN 1.4301
Roue: AISI 304
Installation:
Plage température ambiante: -20 .. 55 °C
Pression maximale de service: 10 bar
Pression maximum à la température indiquée: 10 bar / 40 °C
Pression maximum à la température indiquée: 6 bar / 90 °C
Type raccordement: Rp
Diamètre du raccord d'aspiration: 1 inch
Diamètre du raccord de refoulement: 1 inch
Position refoul.: 12
Donnée électrique:
Norme moteur: IEC
Hauteur d'axe: 71B
Puissance nominale - P2: 0.5 kW
Fréquence d'alimentation: 50 Hz
Compatible 50/60 Hz: N
Phases: 1
Tension nominale: 220-240 V V
Facteur de service: 1.00
Intensité nominale: 3.1-2.8 A
Intensité démarrage: 530-530 %
Vitesse nominale: 2730-2740 mn-1
Indice de protection (IEC 34-5): IP55
Classe d'isolation (CEI 85): F
Protection moteur intégrée: PTO
Câble inclus (Oui/Non): N
Autres:
Position de la boîte à bornes: 12
Indice d'efficacité minimale, MEI : 0.7
Poids net: 12 kg
Poids brut: 14.5 kg
Cm-a
GDF96806803
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Code Douane
- 84137075
- Gamme
- Cm-a
- Modèle type
- horizontal
- fréquence
- 50/60 Hz
- Classe de protection (IP)
- IP55
- température ambiante
- -20-55 °C
- longueur d'encastrement
- 102.8 mm
- antidéflagration
- Non
- poids
- 12 kg
- Intensité
- 3.3 A
- nombre de phases
- 1
- raccordement électrique
- borne de raccordement
- régime
- 2900 1/min
- pression de travail max.
- 10 bar
- matière du raccordement
- fonte
- protocole pris en charge pour KNX
- Non
- contact de commutation hors tension
- Non
- tension assignée (Ue)
- 220-240 V
- protocole pris en charge pour EtherNet/IP
- Non
- protocole pris en charge pour PROFINET IO
- Non
- protocole pris en charge pour PROFIBUS
- Non
- avec interface de communication RS-232
- Non
- avec interface de communication RS-485
- Non
- standard radio Bluetooth
- Non
- standard radio WLAN 802.11
- Non
- type raccordement côté sortie
- filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
- diamètre raccordement côté refoulement
- 1 pouces (25)
- diamètre raccordement côté alimentation
- 1 pouces (25)
- raccord côté d'alimentation
- filetage intérieur cylindrique BSPT-Rp (ISO 7-1 / EN 10226-1)
- température moyenne (permanente)
- -20-90 °C
- classe d'isolation selon IEC
- F
- matériau corps de pompe
- fonte
- moteur à régulation du régime
- sans
- communication
- sans
- type de raccordement côté sortie
- ISO 228-1
- raccordement standard côté entrée
- ISO 228-1
- hauteur d'élévation max.
- 27.4 m
- classe de qualité corps de pompe
- fonte GG 20 (GJL-200)
- hauteur pompe
- 304 mm
- puissance électrique du moteur (P2)
- 0.5 kW
- protocole pris en charge pour le bus LIN
- Non
- protocole pris en charge pour LON / LONWorks
- Non
- protocole pris en charge pour BACnet IP
- Non
- protocole pris en charge pour BACnet MS / TP
- Non
- protocole pris en charge pour Modbus RTU
- Non
- protocole pris en charge pour Modbus TCP
- Non
- protocole pris en charge pour CAN / CANOpen
- Non
- compteur d'impulsions d'interface
- Non
- classe de qualité matériau hélice
- acier inoxydable RVS 304 (1.4301)
- interface Pulse Width Modulation (PWM)
- Non
- interface PT100 / PT1000 / PTC
- Non
- signal d'interface 0-20 mA / 4-20 mA
- Non
- signal d'interface 0-10 V / 2-10 V
- Non
- standard radio 5G
- Non
- standard radio 2G / 3G / 4G
- Non
- hauteur de refoulement selon débit volumétrique (BEP)
- 202.11 kPa
- débit volumétrique (BEP)
- 3.1 m³/h
- matériau de la turbine/roue de pompe
- acier inoxydable
- avec protection contre la marche à sec
- Non
- étage de pression pour raccordement de flasque sortie
- 10
- raccord de l'étage de compression à bride côté entrée
- 16
- moteur avec arbre rallongé
- Non
- amorçage automatique
- Non
- moteur standard
- Oui
- indice d'efficacité minimum (MEI)
- 0.7
- classe de qualité raccord
- fonte GG 20 (GJL-200)
