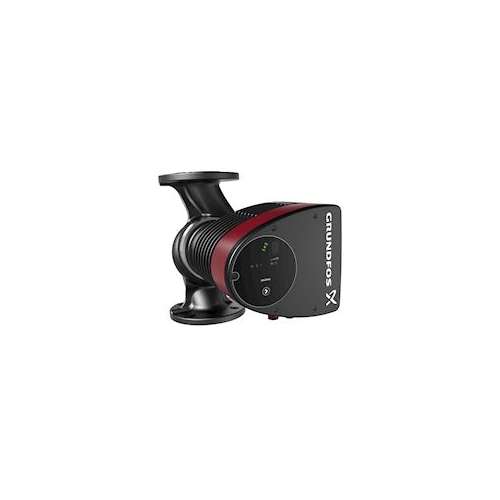

Grundfos | GRUNDFOS MAGNA1 80-80 F (99221411) - Ref : 99221411

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

84137030

Gamme

Magna1

fréquence

50/60 Hz

Classe de protection (IP)

IPX4

température ambiante

0-40 °C

qualité du matériau

fonte GG 25 (GJL-250)

longueur d'encastrement

360 mm

Intensité

3.14 A

nombre de phases

1

indice d'efficacité énergétique (IEE)

0.2

type de réglage de vitesse

continu

raccordement

bride

raccordement électrique

borne de raccordement

température moyenne maximale (permanente)

110 °C

température moyenne minimale (permanente)

-10 °C

tension de raccordement

1 * 230 V

régime

2895 1/min

article de régulation de pression

10

diamètre interne nominal

DN 80

bride, étage de pression

10

pression de travail max.

10 bar

matériau du boîtier

fonte

protocole pris en charge pour KNX

Non

contact de commutation hors tension

Oui

tension assignée (Ue)

230-230 V

protocole pris en charge pour EtherNet/IP

Non

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIBUS

Non

avec interface de communication RS-232

Non

avec interface de communication RS-485

Non

standard radio Bluetooth

Non

standard radio WLAN 802.11

Non

puissance électrique du moteur (P1)

0.715 kW

type raccordement côté sortie

bride

diamètre raccordement côté refoulement

autre

diamètre raccordement côté alimentation

autre

raccord côté d'alimentation

bride

température moyenne (permanente)

-10-110 °C

classe d'isolation selon IEC

F

matériau corps de pompe

fonte

moteur à régulation du régime

incorporé

communication

intégré et préparé

type de raccordement côté sortie

ISO 228-1

raccordement standard côté entrée

ISO 228-1

hauteur d'élévation max.

8 m

volume refoulé max.

28.2 m³/h

débit nominal

28.19 m³/h

classe de qualité corps de pompe

fonte GG 25 (GJL-250)

hauteur pompe

318 mm

hauteur de refoulement au débit nom.

58.92 kPa

protocole pris en charge pour le bus LIN

Non

protocole pris en charge pour LON / LONWorks

Non

protocole pris en charge pour BACnet IP

Non

protocole pris en charge pour BACnet MS / TP

Non

protocole pris en charge pour Modbus RTU

Non

protocole pris en charge pour Modbus TCP

Non

protocole pris en charge pour CAN / CANOpen

Non

compteur d'impulsions d'interface

Non

classe de qualité matériau hélice

autre

interface Pulse Width Modulation (PWM)

Non

interface PT100 / PT1000 / PTC

Non

signal d'interface 0-20 mA / 4-20 mA

Non

signal d'interface 0-10 V / 2-10 V

Oui

standard radio 5G

Non

standard radio 2G / 3G / 4G

Non

hauteur de refoulement selon débit volumétrique (BEP)

58.86 kPa

débit volumétrique (BEP)

28.2 m³/h

matériau de la turbine/roue de pompe

autre

largeur 1

73 mm

largeur 2

164 mm

pompe double

Non

dimensions de raccordement corps de pompe

DN 80

consommation d'énergie de la pompe (solpump)

715 W

circuit de pompe

autre

étage de pression pour raccordement de flasque sortie

10

raccord de l'étage de compression à bride côté entrée

10

forme de bride ovale

Non

bus de communication

possible avec accessoires

Nombre de sorties relais

rond
