Station de relevage version MOG/MDG avec 2 pompes à roue dilacératrice - GRUNDFOSMDG.09.3.2 (97901137)

---

MDG.09.3.2

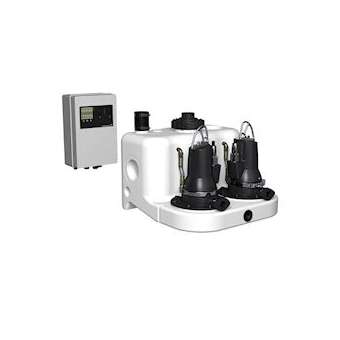

Fournie en tant qu'unité complète prête à être installée, la station Multilift est constituée d'un réservoir de collecte avec deux pompes submersibles dilacératrices avec moteurs montés sur le réservoir et d'un coffret de commande & contrôle pré-câblé incluant un capteur de niveau.
(Les clapets anti-retour et les raccords de refoulement à la tuyauterie sont disponibles en accessoires).
Le réservoir de collecte possède toutes les entrées/sorties nécessaires pour la connexion aux canalisations d'entrée et de refoulement, pour la tuyauterie d'aération et pour une pompe manuelle à diaphragme (accessoire).
Le réservoir de collecte est doté de 7 raccords
d'entrée. Le raccord arrière DN100 est placé sur un disque d'entrée breveté afin d'y connecter tous tuyaux d'arrivée dont les niveaux (au centre) se situent entre 180 et 315 mm. Raccords
d'entrée DN100 et DN50 de chaque côté. Raccords DN150 et DN50 sur le dessus du réservoir.
Les cuves Multilift en polyéthylène anticorrosion sont étanches aux gaz, aux odeurs, à l'eau et le volume d'eau résiduel et la sédimentation réduits grâce à une conception de fond chanfreiné.
La pompe dilacératrice est dotée d'une roue Vortex, d'un moteur submersible ainsi que d'une chambre à huile sans risque physiologique et d'une garniture mécanique à cartouche. Les pompes ont un raccord de sortie taraudée de 1'1/4.
Un contrôleur LC221 avec microprocesseur équipé d'un écran permet une surveillance complète. La
pompe et le capteur sont connectés au contrôleur au moyen d'un câble et d'un tube d'une longueur de 10 m. Le câble d'alimentaiton électrique est de 1,5 m avec prise (y compris l'inverseur de phase pour le moteur triphasé).
Capteur de pression piézorésistif sans contact, enfichable à l'intérieur du coffret de contrôle et affichage sur l'écran de la mesure précise en millimètre. Ce type de capteur évitent le blocage par les matières en suspension présentes dans les eaux usées.
Le contrôleur permet de garantir la protection thermique du moteur et la surveillance du fonctionnement de la pompe. La protection du moteur est assurée par des thermorupteurs intégrés aux enroulements.
Fonctions du contrôleur :
• Commutation marche/arrêt regulière, ou en pré
sence de panne, de deux pompes dilacératrices en fonction d'un signal continu émis par un capteur piézorésistif.
• Protection du moteur par disjoncteur et/ou une mesure de courant ainsi que par la connexion
aux thermorupteurs.
• Protection contre la marche à sec du moteur
grâce à une limitation du temps de fonctionnement suivie d'un cycle de redémarrage.
• Cycle de redémarrage automatique toutes les
24 h pendant les longues périodes d'inactivité.
• Paramétrage des temporisations :
- temporisation d'arrêt (durée entre le moment où le
niveau d'arrêt est atteint et la pompe arrêtée) ;
- délai démarrage (durée entre le moment où le niveau de démarrage est atteint et la pompe redémarre) ;
- délai alerte (durée entre le moment où l'erreur apparaît et l'alerte s'affiche) permettant d'éviter
les alertes haut niveau en cas de fort et bref débit dans le réservoir.
• Mesure automatique du courant pour l'indication
des alertes.
• Informations relatives au mode de fonctionnement (auto, manuel), aux heures de fonctionnement, aux impulsions (nombre de démarrages), au courant moteur le plus élevé mesuré.
• Indication des alertes : état de la pompe (en fonctionnement, en défaut), erreur de séquence de phase et phase manquante, défaut thermorupteur, alerte niveau d'eau élevé, révision/maintenance
requise (sélectionnable).
• Sélection de la remise à zéro automatique des alertes.
• Journal d'erreur pouvant contenir jusqu'à 20 alertes.
• Sélection entre diffé
