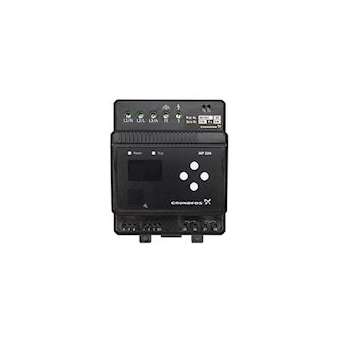

MP 204
La protection moteur MP 204 est une unité de protection électronique conçue pour la surveillance et la protection des moteurs, pompes, machines, câbles et jonctions de câbles.
L'unité MP 204 surveille les paramètres suivants:
-Résistance d'isolement avant démarrage
-Température moteur. Disponible uniquement si le moteur est équipé d'un transmetteur de température Tempcon, une sonde Pt100/Pt1000 ou une sonde PTC
-Consommation de courant et assymétrie
-Tension alimentation
-Séquence de phases
-Manque de phase
-Facteur de puissance (cos phi)
-Distorsion harmonique
-Capacité du condensateur de démarrage (fonctionnement monophasé uniquement)
-Capacité condensateur de fonctionnement (fonctionnement monophasé uniquement)
L'unité MP 204 protège contre :
-Surcharge
-Protection manque d'eau dans les systèmes de pompage
-Incipient motor defect
-Température moteur trop importante
-Défaut alimentation
En standard, l'unité MP 204 comprend:
-Un affichage pour la lecture des valeurs, telles que l'intensité, la tension, la température, cos phi, les codes concernant les alarmes et les arrêts
-Sortie relais pour renvoi d'information défaut externe
-Connection GENIbus
-Entrée sonde Pt100/Pt1000
-Entrée sonde PTC/Ipsotherme
Technique:
Certifications sur la plaque signalétique: UL, IEC, EN, CE
Installation:
Plage température ambiante: -20 .. 60 °C
Plage courant nominal: 3 .. 120 A
Donnée électrique:
Fréquence d'alimentation: 50 / 60 Hz
Tension nominale: 1/3 x 100-480 V
Indice de protection (IEC 34-5): IP20
Autres:
Poids net: 0.9 kg
N° RSK suédois: 6010812
