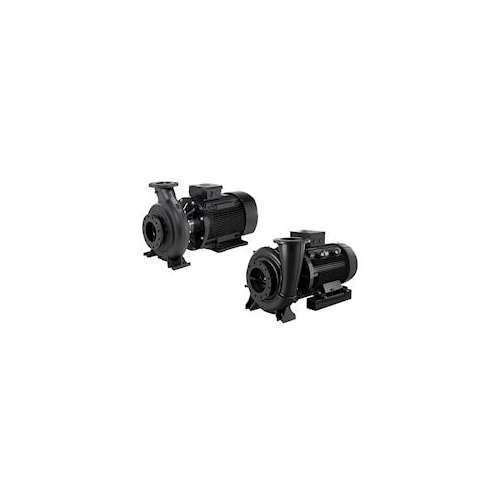

Grundfos | GRUNDFOS NB 125-250/269 (98844509) - Ref : 98844509

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

84137051

Gamme

Nb(e) 2-pole

fréquence

50 Hz

Classe de protection (IP)

IP55

température ambiante

-20-55 °C

qualité du matériau

fonte GG 25 (GJL-250)

antidéflagration

Non

Intensité

327.5 A

nombre de phases

3

type de réglage de vitesse

autre

raccordement électrique

borne de raccordement

température moyenne maximale (permanente)

120 °C

température moyenne minimale (permanente)

-25 °C

tension de raccordement

3 * 400 V

régime

2980 1/min

article de régulation de pression

16

raccordement 1

bride

raccordement 2

DN 125
bride

diamètre intérieur nominal raccordement 1

DN 150

bride, étage de pression

16

matériau du boîtier

fonte

protocole pris en charge pour KNX

Non

contact de commutation hors tension

Non

tension assignée (Ue)

380-420 V

type d'entraînement

électrique

protocole pris en charge pour EtherNet/IP

Non

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIBUS

Non

avec interface de communication RS-232

Non

avec interface de communication RS-485

Non

standard radio Bluetooth

Non

standard radio WLAN 802.11

Non

type raccordement côté sortie

bride

diamètre raccordement côté refoulement

DN 125

diamètre raccordement côté alimentation

DN 150

raccord côté d'alimentation

bride

température moyenne (permanente)

-25-120 °C

classe d'isolation selon IEC

F

matériau corps de pompe

fonte

moteur à régulation du régime

sans

communication

sans

type de raccordement côté sortie

EN 1092-2

raccordement standard côté entrée

EN 1092-2

hauteur d'élévation max.

95 m

volume refoulé max.

647.38 m³/h

débit nominal

631.55 m³/h

classe de qualité corps de pompe

fonte GG 25 (GJL-250)

hauteur de refoulement au débit nom.

800.25 kPa

puissance électrique du moteur (P2)

200 kW

protocole pris en charge pour le bus LIN

Non

protocole pris en charge pour LON / LONWorks

Non

protocole pris en charge pour BACnet IP

Non

protocole pris en charge pour BACnet MS / TP

Non

protocole pris en charge pour Modbus RTU

Non

protocole pris en charge pour Modbus TCP

Non

protocole pris en charge pour CAN / CANOpen

Non

compteur d'impulsions d'interface

Non

classe de qualité matériau hélice

fonte GG 20 (GJL-200)

interface Pulse Width Modulation (PWM)

Non

interface PT100 / PT1000 / PTC

Non

signal d'interface 0-20 mA / 4-20 mA

Non

signal d'interface 0-10 V / 2-10 V

Non

standard radio 5G

Non

standard radio 2G / 3G / 4G

Non

hauteur de refoulement selon débit volumétrique (BEP)

800.25 kPa

débit volumétrique (BEP)

631.55 m³/h

matériau de la turbine/roue de pompe

fonte

étage de pression pour raccordement de flasque sortie

16

raccord de l'étage de compression à bride côté entrée

16

Nombre de sorties relais

rond

classe d'efficacité du moteur

IE3

moteur standard

Oui

indice d'efficacité minimum (MEI)

0.55

refroidissement forcé du moteur

Non

largeur pompe (k2)

264 mm

largeur pompe (k1)

208 mm

longueur centre refoulement/aspiration (a)

140 mm

longueur de pompe (l)

471 mm

hauteur bride de refoulement (h2)

850 mm

hauteur côté d'aspiration (h3)

250 mm
