Grundfos | GRUNDFOS NB 150-315.2/244 (99001631) - Ref : 99001631

Pompes normalisées monobloc EN 733 - GRUNDFOSNB 150-315.2/244 (99001631)

---

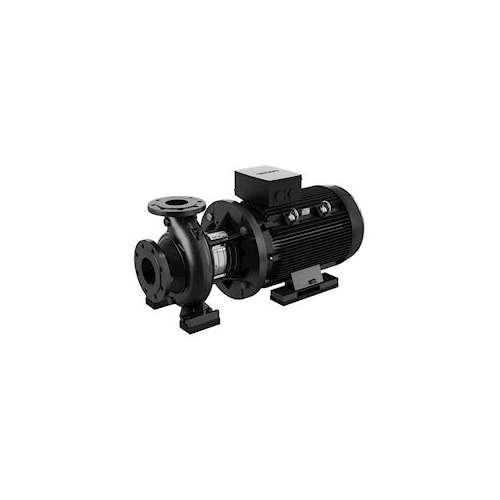

NB 150-315.2/244 ASF1ABQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 10 avec des dimensions conformes à EN 1092-2.
La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie.
La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756.
La pompe est montée en monobloc sur un moteur ventilé asynchrone.
Commandes:
Frequency converter: AUCUN
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2980 mn-1
Débit nominal: 707 m³/h
Hmt nom.: 60.08 m
Diamètre réelle de la roue mobile: 244 mm
Diamètre nominal de la roue: 315.2
Système de garniture mécanique: Simple
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 55 °C
Pression maximale de service: 10 bar
Norme raccordement tuyaux: EN 1092-2
Taille raccordement d'entrée: DN 200
Taille raccordement de sortie: DN 150
Pression nominale pour le raccordement: PN 10
Lubrification des roulements: Graisse
Corps de pompe avec pieds: Oui
Bloc soutien: Y
Donnée électrique:
Type moteur: SIEMENS
Classe de rendement IE: IE3
Puissance nominale - P2: 160 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-420D/660-725Y V
Courant nominal: 265/152 A
Intensité démarrage: 780-780 %
Cos phi - facteur de puissance: 0.92
Vitesse nominale: 2982 mn-1
Rendement: IE3 95,6%
Rendement moteur à pleine charge: 95.6-95.6 %
Rendement moteur à 3/4 charge: 95.7-95.7 %
Rendement moteur à 1/2 charge: 95.2-95.2 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 83U15448
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 1280 kg
Poids brut: 1360 kg
Volume d'expédition: 1.72 m3

Nb(e) 2-pole
