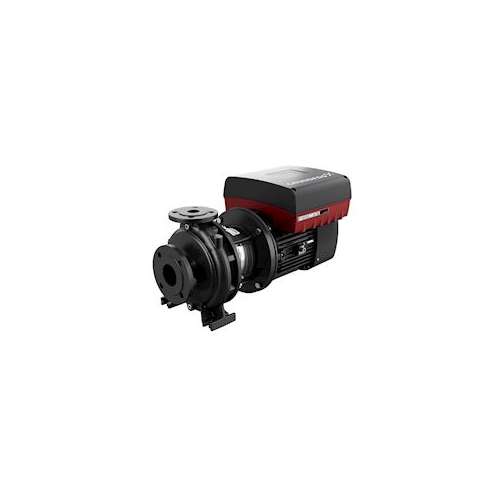

Grundfos | GRUNDFOS NBE 100-160/160-140 EUP (99105444) - Ref : 99105444

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

84137051

Gamme

Nb(e) 4-pole

fréquence

50/60 Hz

Classe de protection (IP)

IP55

température ambiante

-20-50 °C

qualité du matériau

fonte GG 25 (GJL-250)

antidéflagration

Non

Intensité

4.18 A

nombre de phases

3

type de réglage de vitesse

continu

raccordement électrique

borne de raccordement

température moyenne maximale (permanente)

120 °C

température moyenne minimale (permanente)

-25 °C

tension de raccordement

3 * 400 V

régime

1450 1/min

article de régulation de pression

16

raccordement 1

bride

raccordement 2

DN 100
bride

diamètre intérieur nominal raccordement 1

DN 125

bride, étage de pression

16

matériau du boîtier

fonte

protocole pris en charge pour KNX

Non

contact de commutation hors tension

Oui

tension assignée (Ue)

380-500 V

type d'entraînement

électrique

protocole pris en charge pour EtherNet/IP

Oui

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIBUS

Oui

avec interface de communication RS-232

Non

avec interface de communication RS-485

Oui

standard radio Bluetooth

Non

standard radio WLAN 802.11

Non

type raccordement côté sortie

bride

diamètre raccordement côté refoulement

DN 100

diamètre raccordement côté alimentation

DN 125

raccord côté d'alimentation

bride

température moyenne (permanente)

-25-120 °C

classe d'isolation selon IEC

F

matériau corps de pompe

fonte

moteur à régulation du régime

incorporé

communication

intégré et préparé

type de raccordement côté sortie

EN 1092-2

raccordement standard côté entrée

EN 1092-2

hauteur d'élévation max.

6.4 m

volume refoulé max.

138 m³/h

débit nominal

114 m³/h

classe de qualité corps de pompe

fonte GG 25 (GJL-250)

hauteur de refoulement au débit nom.

48.04 kPa

puissance électrique du moteur (P2)

2.2 kW

protocole pris en charge pour le bus LIN

Non

protocole pris en charge pour LON / LONWorks

Oui

protocole pris en charge pour BACnet IP

Oui

protocole pris en charge pour BACnet MS / TP

Oui

protocole pris en charge pour Modbus RTU

Oui

protocole pris en charge pour Modbus TCP

Oui

protocole pris en charge pour CAN / CANOpen

Non

compteur d'impulsions d'interface

Non

classe de qualité matériau hélice

fonte GG 20 (GJL-200)

interface Pulse Width Modulation (PWM)

Non

interface PT100 / PT1000 / PTC

Oui

signal d'interface 0-20 mA / 4-20 mA

Oui

signal d'interface 0-10 V / 2-10 V

Oui

standard radio 5G

Non

standard radio 2G / 3G / 4G

Non

hauteur de refoulement selon débit volumétrique (BEP)

48.04 kPa

débit volumétrique (BEP)

114 m³/h

matériau de la turbine/roue de pompe

fonte

étage de pression pour raccordement de flasque sortie

16

raccord de l'étage de compression à bride côté entrée

16

bus de communication

autre

Nombre de sorties relais

rond

classe d'efficacité du moteur

IE5

moteur standard

Oui

indice d'efficacité minimum (MEI)

0.7

refroidissement forcé du moteur

Non

largeur pompe (k2)

187 mm

largeur pompe (k1)

146 mm

longueur centre refoulement/aspiration (a)

125 mm

longueur de pompe (l)

299 mm

hauteur bride de refoulement (h2)

495 mm

hauteur côté d'aspiration (h3)

200 mm
