Grundfos | GRUNDFOS NBE 100-160/169 EUP (99105445) - Ref : 99105445
10 774,05 €
TTC
15 391,50 €
15 391,50 € 10 774,05 €
30%
● Stock Fabricant ● Livraison sous 5 -10 jours
Référence:
GDF99105445
Marque:
Grundfos
99105445
5712606855049
Favoris0
Ajouter au comparateur0
Livraison express
Expédition sous 24h/48h
Paiement 100% sécurisés
Besoin d’aide ?
À votre écoute ! Un conseiller vous répond et vous guide au 07 83 12 77 77 ou par email
Livraison offerte
À partir de 250 € TTC d'achat
Fidélité
100 € achetés = 3 € en bon d'achat
- Payez en plusieurs fois
2X
3X
4X

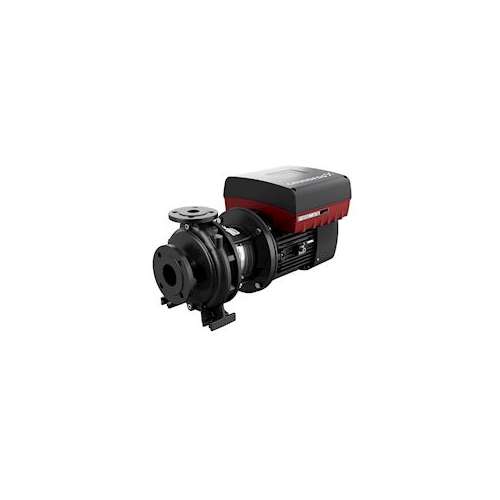

GRUNDFOS NBE 100-160/169 EUP (99105445) | Grundfos - 99105445
Pompes normalisées monobloc EN 733 - GRUNDFOSNBE 100-160/169 EUP (99105445)
NBE 100-160/169 EUP AF2ABQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2.
La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie.
La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756.
La pompe est montée en monobloc sur un moteur ventilé synchrone à aimant permanent.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Commandes:
Frequency converter: Intégré
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1450 mn-1
Débit nominal: 117 m³/h
Hmt nom.: 6.5 m
Diamètre réelle de la roue mobile: 169 mm
Diamètre nominal de la roue: 160
Système de garniture mécanique: Simple
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 50 °C
Pression maximale de service: 16 bar
Norme raccordement tuyaux: EN 1092-2
Taille raccordement d'entrée: DN 125
Taille raccordement de sortie: DN 100
Pression nominale pour le raccordement: PN 16
Lubrification des roulements: Graisse
Corps de pompe avec pieds: Oui
Bloc soutien: N
Donnée électrique:
Classe de rendement IE: IE5
Puissance nominale - P2: 3 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 5.80-4.60 A
Cos phi - facteur de puissance: 0.91-0.86
Vitesse nominale: 180-2200 mn-1
Rendement: 90.1%
Rendement moteur à pleine charge: 90.1 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 98971265
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 92 kg
Poids brut: 109 kg
Volume d'expédition: 0.315 m3
Nb(e) 4-pole
NBE 100-160/169 EUP AF2ABQQE
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2.
La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie.
La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756.
La pompe est montée en monobloc sur un moteur ventilé synchrone à aimant permanent.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Commandes:
Frequency converter: Intégré
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1450 mn-1
Débit nominal: 117 m³/h
Hmt nom.: 6.5 m
Diamètre réelle de la roue mobile: 169 mm
Diamètre nominal de la roue: 160
Système de garniture mécanique: Simple
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Bague d'usure: Laiton
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Arbre: Stainless steel
Arbre: EN 1.4301
Arbre: AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 50 °C
Pression maximale de service: 16 bar
Norme raccordement tuyaux: EN 1092-2
Taille raccordement d'entrée: DN 125
Taille raccordement de sortie: DN 100
Pression nominale pour le raccordement: PN 16
Lubrification des roulements: Graisse
Corps de pompe avec pieds: Oui
Bloc soutien: N
Donnée électrique:
Classe de rendement IE: IE5
Puissance nominale - P2: 3 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 5.80-4.60 A
Cos phi - facteur de puissance: 0.91-0.86
Vitesse nominale: 180-2200 mn-1
Rendement: 90.1%
Rendement moteur à pleine charge: 90.1 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 98971265
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 92 kg
Poids brut: 109 kg
Volume d'expédition: 0.315 m3
Nb(e) 4-pole
GDF99105445
Fiche technique
- Quantité minimum
- 1
- Multiple de vente
- 1
- Code Douane
- 84137051
- Gamme
- Nb(e) 4-pole
- fréquence
- 50/60 Hz
- Classe de protection (IP)
- IP55
- température ambiante
- -20-50 °C
- qualité du matériau
- fonte GG 25 (GJL-250)
- antidéflagration
- Non
- Intensité
- 5.6 A
- nombre de phases
- 3
- type de réglage de vitesse
- continu
- raccordement électrique
- borne de raccordement
- température moyenne maximale (permanente)
- 120 °C
- température moyenne minimale (permanente)
- -25 °C
- tension de raccordement
- 3 * 400 V
- régime
- 1450 1/min
- article de régulation de pression
- 16
- raccordement 1
- bride
- raccordement 2
- DN 100
bride
- diamètre intérieur nominal raccordement 1
- DN 125
- bride, étage de pression
- 16
- matériau du boîtier
- fonte
- protocole pris en charge pour KNX
- Non
- contact de commutation hors tension
- Oui
- tension assignée (Ue)
- 380-500 V
- type d'entraînement
- électrique
- protocole pris en charge pour EtherNet/IP
- Oui
- protocole pris en charge pour PROFINET IO
- Non
- protocole pris en charge pour PROFIBUS
- Oui
- avec interface de communication RS-232
- Non
- avec interface de communication RS-485
- Oui
- standard radio Bluetooth
- Non
- standard radio WLAN 802.11
- Non
- type raccordement côté sortie
- bride
- diamètre raccordement côté refoulement
- DN 100
- diamètre raccordement côté alimentation
- DN 125
- raccord côté d'alimentation
- bride
- température moyenne (permanente)
- -25-120 °C
- classe d'isolation selon IEC
- F
- matériau corps de pompe
- fonte
- moteur à régulation du régime
- incorporé
- communication
- intégré et préparé
- type de raccordement côté sortie
- EN 1092-2
- raccordement standard côté entrée
- EN 1092-2
- hauteur d'élévation max.
- 8.6 m
- volume refoulé max.
- 175.5 m³/h
- débit nominal
- 117 m³/h
- classe de qualité corps de pompe
- fonte GG 25 (GJL-250)
- hauteur de refoulement au débit nom.
- 63.73 kPa
- puissance électrique du moteur (P2)
- 3 kW
- protocole pris en charge pour le bus LIN
- Non
- protocole pris en charge pour LON / LONWorks
- Oui
- protocole pris en charge pour BACnet IP
- Oui
- protocole pris en charge pour BACnet MS / TP
- Oui
- protocole pris en charge pour Modbus RTU
- Oui
- protocole pris en charge pour Modbus TCP
- Oui
- protocole pris en charge pour CAN / CANOpen
- Non
- compteur d'impulsions d'interface
- Non
- classe de qualité matériau hélice
- fonte GG 20 (GJL-200)
- interface Pulse Width Modulation (PWM)
- Non
- interface PT100 / PT1000 / PTC
- Oui
- signal d'interface 0-20 mA / 4-20 mA
- Oui
- signal d'interface 0-10 V / 2-10 V
- Oui
- standard radio 5G
- Non
- standard radio 2G / 3G / 4G
- Non
- hauteur de refoulement selon débit volumétrique (BEP)
- 63.73 kPa
- débit volumétrique (BEP)
- 117 m³/h
- matériau de la turbine/roue de pompe
- fonte
- étage de pression pour raccordement de flasque sortie
- 16
- raccord de l'étage de compression à bride côté entrée
- 16
- bus de communication
- autre
- Nombre de sorties relais
- rond
- classe d'efficacité du moteur
- IE5
- moteur standard
- Oui
- indice d'efficacité minimum (MEI)
- 0.7
- refroidissement forcé du moteur
- Non
- largeur pompe (k2)
- 187 mm
- largeur pompe (k1)
- 146 mm
- longueur centre refoulement/aspiration (a)
- 125 mm
- longueur de pompe (l)
- 299 mm
- hauteur bride de refoulement (h2)
- 495 mm
- hauteur côté d'aspiration (h3)
- 200 mm
