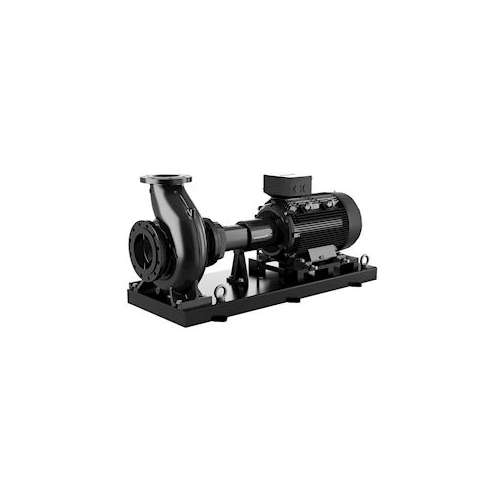

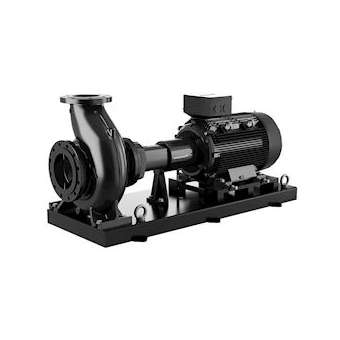

Grundfos | GRUNDFOS NK 150-250/275 EUP (98973308) - Ref : 98973308

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

84137059

Gamme

Nk(e) 4-pole

fréquence

50 Hz

Classe de protection (IP)

IP55

température ambiante

-20-55 °C

qualité du matériau

fonte GG 25 (GJL-250)

antidéflagration

Non

Intensité

66.5 A

nombre de phases

3

type de réglage de vitesse

autre

raccordement électrique

borne de raccordement

température moyenne maximale (permanente)

120 °C

température moyenne minimale (permanente)

-25 °C

tension de raccordement

3 * 400 V

régime

1480 1/min

article de régulation de pression

10

raccordement 1

bride

raccordement 2

DN 150
bride

diamètre intérieur nominal raccordement 1

DN 200

bride, étage de pression

10

pression de travail max.

10 bar

matériau du boîtier

fonte

protocole pris en charge pour KNX

Non

contact de commutation hors tension

Non

tension assignée (Ue)

380-420 V

protocole pris en charge pour EtherNet/IP

Non

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIBUS

Non

avec interface de communication RS-232

Non

avec interface de communication RS-485

Non

standard radio Bluetooth

Non

standard radio WLAN 802.11

Non

type raccordement côté sortie

bride

diamètre raccordement côté refoulement

DN 150

diamètre raccordement côté alimentation

DN 200

raccord côté d'alimentation

bride

température moyenne (permanente)

-25-120 °C

classe d'isolation selon IEC

F

matériau corps de pompe

fonte

moteur à régulation du régime

sans

communication

sans

type de raccordement côté sortie

EN 1092-2

raccordement standard côté entrée

EN 1092-2

hauteur d'élévation max.

23.8 m

volume refoulé max.

585.98 m³/h

débit nominal

441.65 m³/h

classe de qualité corps de pompe

fonte GG 25 (GJL-250)

hauteur de refoulement au débit nom.

216.54 kPa

puissance électrique du moteur (P2)

37 kW

protocole pris en charge pour le bus LIN

Non

protocole pris en charge pour LON / LONWorks

Non

protocole pris en charge pour BACnet IP

Non

protocole pris en charge pour BACnet MS / TP

Non

protocole pris en charge pour Modbus RTU

Non

protocole pris en charge pour Modbus TCP

Non

protocole pris en charge pour CAN / CANOpen

Non

compteur d'impulsions d'interface

Non

classe de qualité matériau hélice

fonte GG 20 (GJL-200)

interface Pulse Width Modulation (PWM)

Non

interface PT100 / PT1000 / PTC

Non

signal d'interface 0-20 mA / 4-20 mA

Non

signal d'interface 0-10 V / 2-10 V

Non

standard radio 5G

Non

standard radio 2G / 3G / 4G

Non

hauteur de refoulement selon débit volumétrique (BEP)

216.53 kPa

débit volumétrique (BEP)

441.65 m³/h

matériau de la turbine/roue de pompe

fonte

étage de pression pour raccordement de flasque sortie

10

raccord de l'étage de compression à bride côté entrée

10

bus de communication

autre

Nombre de sorties relais

rond

classe d'efficacité du moteur

IE3

moteur standard

Oui

indice d'efficacité minimum (MEI)

0.63

refroidissement forcé du moteur

Non

longueur centre refoulement/aspiration (a)

160 mm

longueur de pompe (l)

1609 mm

hauteur bride de refoulement (h2)

755 mm

hauteur côté d'aspiration (h3)

380 mm

largeur dalle de fondation (b2)

600 mm

longueur dalle de fondation (l1)

1800 mm
