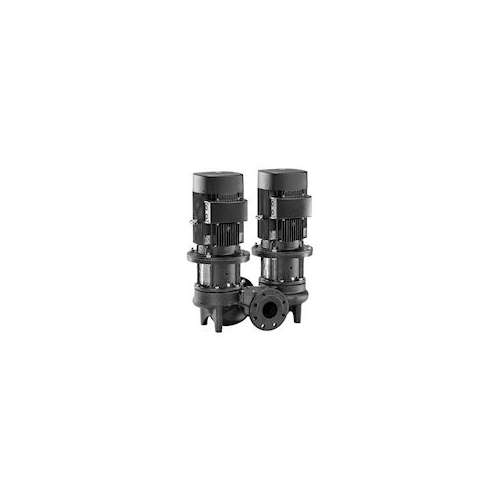

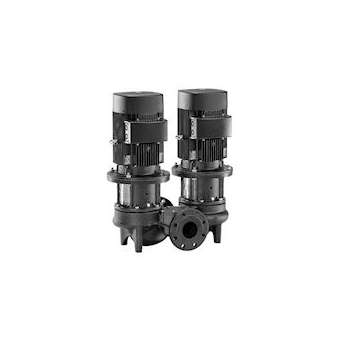

Pompe in-line, corps fonte traitement cataphorèse, à vitesse fixe - GRUNDFOSTPD 100-90/4 (96109124)
TPD 100-90/4 A-F-A-BQQE-IX3
Pompe double monocellulaire, monobloc, à double tête à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe double est conçue avec deux têtes fonctionnant en parallèle. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
Chaque tête de pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2).
Chaque tête de pompe est munie d'un moteur asynchrone ventilé de taille identique.
Commandes:
Frequency converter: AUCUN
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1445 mn-1
Débit nominal: 68.5 m³/h
Hmt nom.: 7.1 m
Diamètre réelle de la roue mobile: 168 mm
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Installation:
Plage température ambiante: -20 .. 55 °C
Pression maximale de service: 16 bar
Pression maximum à la température indiquée: 16 bar / 120 °C
Type raccordement: DIN
Taille du raccordement: DN 100
Pression nominale pour le raccordement: PN 16
Entraxe: 550 mm
Taille de la bride du moteur: FF215
Donnée électrique:
Type moteur: SIEMENS
Classe de rendement IE: IE3
Puissance nominale - P2: 2.2 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 220-240D/380-420Y V
Courant nominal: 7.7/4.4 A
Intensité démarrage: 840-840 %
Cos phi - facteur de puissance: 0.83
Vitesse nominale: 1465 mn-1
Rendement: IE3 86,7%
Rendement moteur à pleine charge: 86.7-86.7 %
Rendement moteur à 3/4 charge: 87-87 %
Rendement moteur à 1/2 charge: 85.9-85.9 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 83V02208
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 208 kg
Poids brut: 227 kg
Volume d'expédition: 0.46 m3
