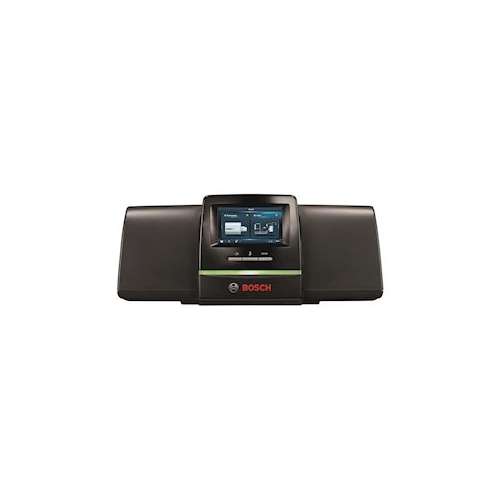

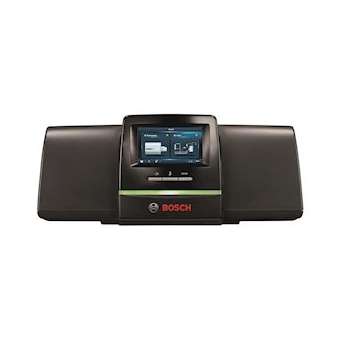

Tableau de régulation CC8311
Régulation pour combinaisons chaudières / brûleurs externes avec commande de brûleur à connecteur 7 broches. Exemple : Uni Condens 8000 F, GE615 Informations générales - Système de régulation digital, modulaire pour chaudières moyenne et grande puissances - Utilisation comme régulateur ou tableau de régulation pour : - Chaudières avec commande de brûleur - Optimisation des fonctions - Sous-station - Protection IP 40 - Montage en façade de chaudière, latéralement ou contre un mur - Possibilité de montage mural simplifié par la façade arrière, incluant passage de câbles et compensateurs - Montage simple et rapide grâce à une grande accessibilité - Protection de l'écran sur chantier avec une pièce amovible - Complément technique facilement intégrable (par exemple : relais) - 4 modules d'extension sont intégrables dans chaque régulateur de la série CC8000 - Communication interne via Bus de données - Équipement de base comprenant - Module central ZM5311 / ZM5313, module d'alimentation NM582 séparé avec interrupteur marche/arrêt et 2 circuits de fusibles (chaudière/brûleur, système), commande du brûleur et de toutes les fonctions de base - Module de contrôle / commande BCT531 avec écran tactile capacitif - Système code avec code couleur, disposition claire sur les connecteurs des modules Fonctions de base - Assure des conditions de fonctionnement optimales du système via le tableau de régulation et avec la gestion de la pompe primaire (alternative à la gestion d'un circuit de chauffage) - Régulation en fonction de la température ou de la puissance de la pompe primaire via PWM (modulation de largeur d'impulsion) ou 0-10 V - Commande d'un circuit de chauffage avec/sans vanne de mélange et de la pompe du circuit (alternative à la gestion de la pompe primaire) avec la possibilité de connecter une commande à distance - Commande d'un circuit ECS avec gestion de la pompe de charge et de la pompe de bouclage - Désinfection thermique quotidienne du circuit ECS possible - Réglage automatique de l'abaissement de température selon EN 12831 réalisé séparément pour chaque circuit de chauffage - Fonction vacances avec abaissement de consigne librement configurable - Mode été / hiver Utilisation - Indication de l'état de fonctionnement via une large bande de LED en façade - Écran tactile capacitif de 7" à haute résolution pour le paramétrage et l'affichage des données du système - Utilisation simple et intuitive par l'intermédiaire de schémas hydrauliques sur l'écran tactile - aussi simple d'utilisation qu'un smartphone - Mode retro disponible pour un affichage du style des régulations Logamatic 4000 - Contrôle manuel possible pour tous les composants du système (exemple : pompe marche/arrêt, commutation circuit de chauffage arrêt/automatique/manuel) - Fonctionnement de l'ensemble du système via le Bus de données, commande de l'intégralité du système depuis un seul emplacement Connectivité - Connexion facile à des systèmes extérieurs : équipement de base avec contact Marche/Arrêt, Entrée 0-10 V, Signal de retransmission 0-10 V et message de défaut sur contact sec - Intégration facile pour GTB/GTC : équipement de base avec MOD-Bus TCP/IP, interface MOD-Bus RTU - Interface Ethernet intégrée pour IPinside incluant la surveillance et la gestion du système depuis Internet via un visuel 1:1 de l'écran tactile (MEC Remote). Paramétrage pour paramétrisation au niveau de l'utilisateur (pas de niveau maintenance) - Technologie de contrôle à distance professionnelle avec paramétrisation complète (accessoire en option) Utilisation du portail (Centre de contrôle tertiaire Plus) payant - Port USB à des fins de maintenance ou pour intégration d'une passerelle USB/WLAN ou Bluetooth Tableau CC8311 - Commande de brûleur a 1 allure, 2 allures, 2 allures avec démarrage progressif, modulant ou brûleur 2 x 1 allure - Équipement de sécurité homologue, temp
