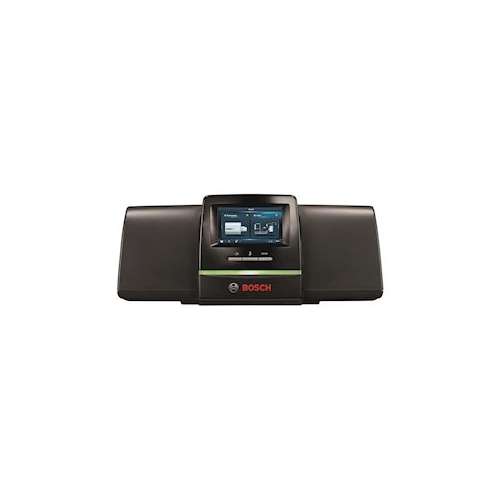

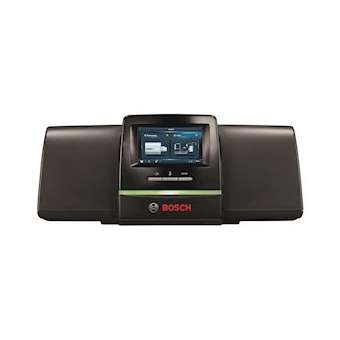

Tableau de régulation CC8313
Régulation pour commande de chaudières EMS ou chaudières avec SAFe.
Exemple : Condens 7000 F, Condens 5000 W Maxx, GB402
Informations générales
- Système de régulation digital, modulaire pour chaudières moyenne et grande puissances
- Utilisation comme régulateur ou tableau de régulation pour :
- Chaudières avec commande de brûleur
- Optimisation des fonctions
- Sous-station
- Protection IP 40
- Montage en façade de chaudière, latéralement ou contre un mur
- Possibilité de montage mural simplifié par la façade arrière, incluant passage de câbles et compensateurs
- Montage simple et rapide grâce à une grande accessibilité
- Protection de l'écran sur chantier avec une pièce amovible
- Complément technique facilement intégrable (par exemple : relais)
- 4 modules d'extension sont intégrables dans chaque régulateur de la série CC8000
- Communication interne via Bus de données
- Équipement de base comprenant
- Module central ZM5311 / ZM5313, module d'alimentation NM582 séparé avec interrupteur marche/arrêt et 2 circuits de fusibles (chaudière/brûleur, système), commande du brûleur et de toutes les fonctions de base
- Module de contrôle / commande BCT531 avec écran tactile capacitif
- Système code avec code couleur, disposition claire sur les connecteurs des modules
Fonctions de base
- Assure des conditions de fonctionnement optimales du système via le tableau de régulation et avec la gestion de la pompe primaire (alternative à la gestion d'un circuit de chauffage)
- Régulation en fonction de la température ou de la puissance de la pompe primaire via PWM (modulation de largeur d'impulsion) ou 0-10 V
- Commande d'un circuit de chauffage avec/sans vanne de mélange et de la pompe du circuit (alternative à la gestion de la pompe primaire) avec la possibilité de connecter une commande à distance
- Commande d'un circuit ECS avec gestion de la pompe de charge et de la pompe de bouclage
- Désinfection thermique quotidienne du circuit ECS possible
- Réglage automatique de l'abaissement de température selon EN 12831 réalisé séparément pour chaque circuit de chauffage
- Fonction vacances avec abaissement de consigne librement configurable
- Mode été / hiver
Utilisation
- Indication de l'état de fonctionnement via une large bande de LED en façade
- Écran tactile capacitif de 7" à haute résolution pour le paramétrage et l'affichage des données du système
- Utilisation simple et intuitive par l'intermédiaire de schémas hydrauliques sur l'écran tactile - aussi simple d'utilisation qu'un smartphone
- Mode retro disponible pour un affichage du style des régulations Logamatic 4000
- Contrôle manuel possible pour tous les composants du système (exemple : pompe marche/arrêt, commutation circuit de chauffage arrêt/automatique/manuel)
- Fonctionnement de l'ensemble du système via le Bus de données, commande de l'intégralité du système depuis un seul emplacement
Connectivité
- Connexion facile à des systèmes extérieurs : équipement de base avec contact Marche/Arrêt, Entrée 0-10 V,
Signal de retransmission 0-10 V et message de défaut sur contact sec
- Intégration facile pour GTB/GTC : équipement de base avec MOD-Bus TCP/IP, interface MOD-Bus RTU
- Interface Ethernet intégrée pour IPinside incluant la surveillance et la gestion du système depuis Internet via un visuel 1:1 de l'écran tactile (MEC Remote). Paramétrage pour paramétrisation au niveau de l'utilisateur (pas de niveau maintenance)
- Technologie de contrôle à distance professionnelle avec paramétrisation complète (accessoire en option)
Utilisation du portail (Centre de contrôle tertiaire Plus) payant
- Port USB à des fins de maintenance ou pour intégration d'une passerelle USB/WLAN ou Bluetooth
Tableau CC8313
- Commande de brûleur via communication BUS directe avec le coffret de combustion numérique SAFe (chaudières Condens
Control 8000
