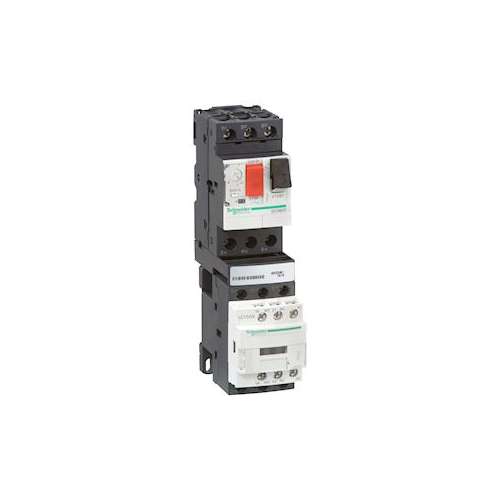

Schneider Electric | TeSys GV2DM - démarreur moteur combiné - direct - 9..14A - 24Vcc - Ref : GV2DM116BD

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

85371098

Gamme

Tesys gv2, lc

profondeur

96 mm

hauteur

177 mm

Classe de protection (IP)

IP20

largeur

45 mm

nombre de postes de commande

2

nombre de voyants lumineux

0

adapté à un arrêt d'urgence

Non

puissance de fonctionnement nominale, CA-3, 400 V

5.5 kW

tension d'alimentation de courant nominal Us CC

24 V

type de raccordement du circuit principal

borne à vis

Type de tension commande

DC

avec transfo

Non

montage possible sur barres profilées

Oui

nombre de contacts auxiliaires à fermeture

1

nombre de contacts auxiliaires à ouverture

1

classe de déclenchement

CLASS 10

réinitialisation externe possible

Non

protocole pris en charge pour SERCOS

Non

protocole pris en charge pour INTERBUS-Safety

Non

protocole pris en charge pour autres systèmes de bus

Non

protocole pris en charge pour AS-Interface Safety at Work

Non

protocole pris en charge pour DeviceNet Safety

Non

protocole pris en charge pour EtherNet/IP

Non

protocole pris en charge pour Foundation Fieldbus

Non

protocole pris en charge pour PROFINET CBA

Non

protocole pris en charge pour PROFINET IO

Non

protocole pris en charge pour PROFIsafe

Non

protocole pris en charge pour SafetyBUS p

Non

protocole pris en charge pour LON

Non

protocole pris en charge pour TCP/IP

Non

protocole pris en charge pour ASI

Non

protocole pris en charge pour PROFIBUS

Non

protocole pris en charge pour CAN

Non

protocole pris en charge pour INTERBUS

Non

protocole pris en charge pour MODBUS

Non

protocole pris en charge pour Data-Highway

Non

protocole pris en charge pour DeviceNet

Non

protocole pris en charge pour SUCONET

Non

Plage de réglage

14...9 A

avec fusible

Non

finition du raccordement électrique du circuit auxiliaire / commande

borne à vis

courant de fonctionnement nominal Ie

14 A

avec déclencheur de court-circuit

Oui

type de starter moteur

démarreur direct

puissance de fonctionnement nominale, CA-3, 230 V, triphasée

3 kW

puissance nominale, 460 V, 60 Hz, triphasée

5.5 kW

puissance nominale, 575 V, 60 Hz, triphasée

7.5 kW

courant de fonctionnement nominal, CA-3, 400 V

12 A

température ambiante, limite supérieure sans restriction

60 °C

protection contre les surcharges compensée en température

Oui

classe de coordination selon IEC 60947-4-3

classe 1

intensité de court-circuit nominale conditionnelle, type 2, 400 V

130000 A

intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V

6000 A

intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V

3000 A
