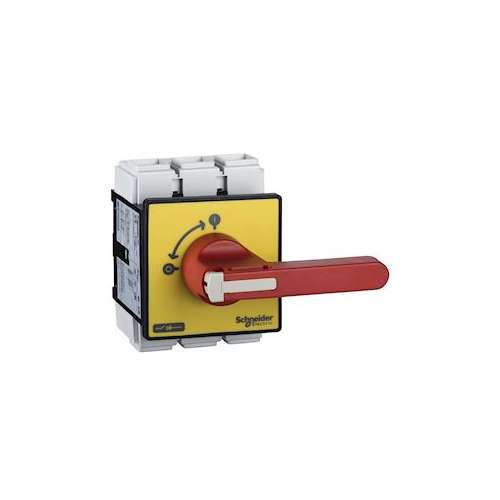

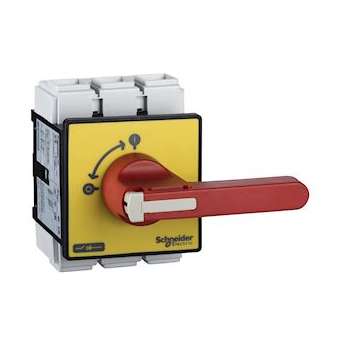

Schneider Electric | TeSys VCF - inter.-sectionneur - 3P - 690V 125A - crosse rouge cadenassable - Ref : VCF5

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

85365080

Gamme

Tesys vario

Nbre de pôles

3

verrouillable

Oui

puissance de fonctionnement nominale, CA-3, 400 V

30 kW

type de raccordement du circuit principal

borne à vis

tension de fonctionnement normale

0...690 V

nombre de contacts auxiliaires à fermeture

0

nombre de contacts auxiliaires à ouverture

0

nombre de contacts auxiliaires à deux directions

0

adapté à un montage intermédiaire

Non

finition interrupteur de sécurité

Non

finition interrupteur de maintenance/réparation

Non

puissance de fonctionnement nominale, CA-23, 400 V

37 kW

courant nominal de courte durée admissible Icw

1.5 kA

couleur de l'élément d'actionnement

rouge

convient pour montage au sol

Non

adapté à une fixation frontale à 4 trous

Oui

adapté à une fixation frontale centrale

Non

adapté à un montage en distributeur

Oui

finition interrupteur général

Oui

tension de fonctionnement nominale max. Ue en CA

690 V

commande motorisée en option

Non

déclencheur voltmétrique en option

Non

type de construction de l'appareil

technique d'encastrement fixe pour appareil encastré

courant permanent nominal, CA-21, 400 V

125 A

puissance de commutation à 400 V

75 kW

finition de l'inverseur

Non

courant permanent nominal, CA-23, 400 V

68.5 A

intensité de court-circuit nominale conditionnelle Iq

10 kA

Courant permanent nominal Iu

125 A

classe de protection (IP), face avant

IP65

nombre d'interrupteurs

1

commande motorisée intégrée

Non

finition interrupteur de dispositif d'arrêt d'urgence

Oui

finition de l'élément d'actionnement

bouton rotatif
