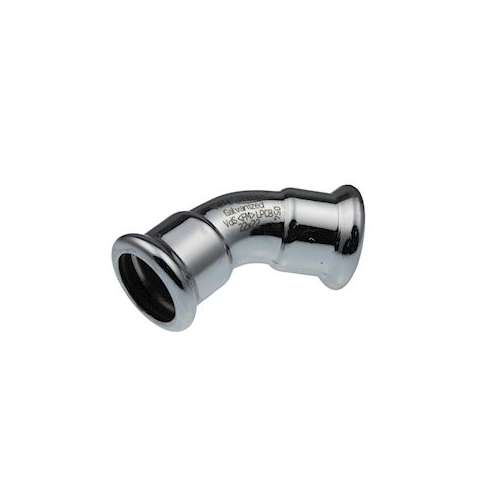

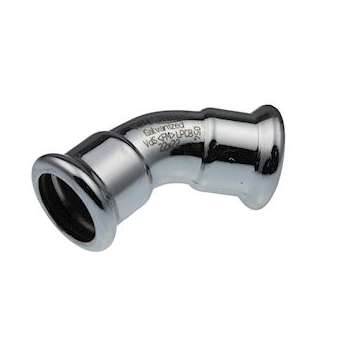

Aalberts Integrated Piping Systems BV | VSH XPress Carbone coude 45° FF 28 - Ref : 6201734

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

73079980

Gamme

Xpress acier carbone

Modèle type

1 pièce

longueur

81.707 mm

forme

coude

température moyenne maximale (permanente)

135 °C

température moyenne minimale (permanente)

-35 °C

raccordement 1

manchon pressé

raccordement 2

DN 25
manchon pressé

diamètre intérieur nominal raccordement 1

DN 25

sceau de contrôle KIWA

Non

homologation gaz QA

Non

avec bouchon

Non

essais LPCB

Oui

bride, étage de pression

16

longueur, raccordement 1

40.1 mm

longueur, raccordement 2

40.1 mm

longueur de travail effective, raccordement 2

17.1 mm

avec came de commande

Oui

épaisseur de mur raccordement 1

1.5 mm

essais FM

Oui

certifié VdS

Oui

essais UL

Oui

couleur ULC

Oui

diamètre extérieur de tuyau, raccordement 2

28 mm

matériau de l'étanchéité

EPDM

passant

Non

pression de service maximale à 20 °C

16 bar

lié au système

Oui

code contour

M

matériau raccordement 1

acier

matériau raccordement 2

acier

qualité du matériau raccordement 1

St 34 (1.0034)

qualité du matériau raccordement 2

St 34 (1.0034)

protection de surface raccordement 2

galvanisé/électrogalvanisé

protection de surface raccordement 1

galvanisé/électrogalvanisé

avec joints

Non

excentré

Non

avec robinet de distribution

Non

avec purge d'air

Non

diamètre extérieur de tuyau, raccordement 1

28 mm

angle du coude

45 °

longueur de travail effective, raccordement 1

17.1 mm

épaisseur de mur raccordement 2

1.5 mm

rayon du coude

34 mm
