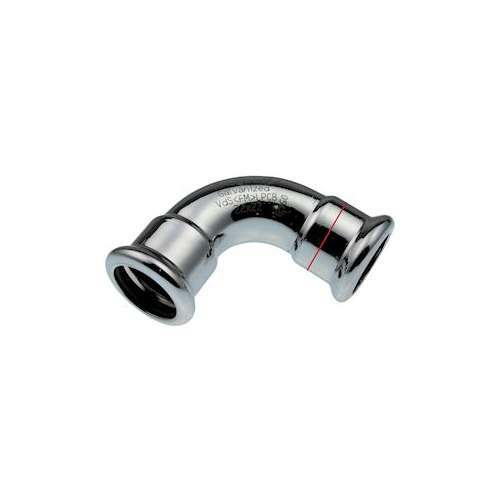

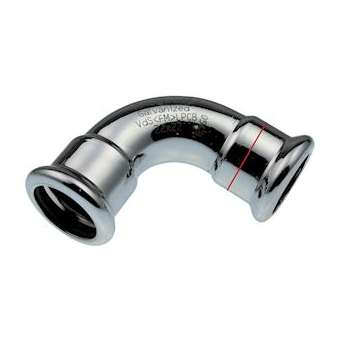

Aalberts Integrated Piping Systems BV | VSH XPress Carbone coude 90° FF 54 - Ref : 6201613

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

73079980

Gamme

Xpress acier carbone

Modèle type

1 pièce

longueur

138 mm

forme

coude

température moyenne maximale (permanente)

135 °C

température moyenne minimale (permanente)

-35 °C

raccordement 1

manchon pressé

raccordement 2

DN 50
manchon pressé

diamètre intérieur nominal raccordement 1

DN 50

sceau de contrôle KIWA

Non

homologation gaz QA

Non

avec bouchon

Non

essais LPCB

Oui

bride, étage de pression

16

longueur, raccordement 1

105 mm

longueur, raccordement 2

105 mm

longueur de travail effective, raccordement 2

70 mm

avec came de commande

Oui

épaisseur de mur raccordement 1

1.5 mm

essais FM

Oui

certifié VdS

Oui

essais UL

Oui

couleur ULC

Oui

diamètre extérieur de tuyau, raccordement 2

54 mm

matériau de l'étanchéité

EPDM

passant

Non

pression de service maximale à 20 °C

16 bar

lié au système

Oui

code contour

M

matériau raccordement 1

acier

matériau raccordement 2

acier

qualité du matériau raccordement 1

St 34 (1.0034)

qualité du matériau raccordement 2

St 34 (1.0034)

protection de surface raccordement 2

galvanisé/électrogalvanisé

protection de surface raccordement 1

galvanisé/électrogalvanisé

avec joints

Non

excentré

Non

avec robinet de distribution

Non

avec purge d'air

Non

diamètre extérieur de tuyau, raccordement 1

54 mm

angle du coude

90 °

longueur de travail effective, raccordement 1

70 mm

épaisseur de mur raccordement 2

1.5 mm

rayon du coude

65 mm
