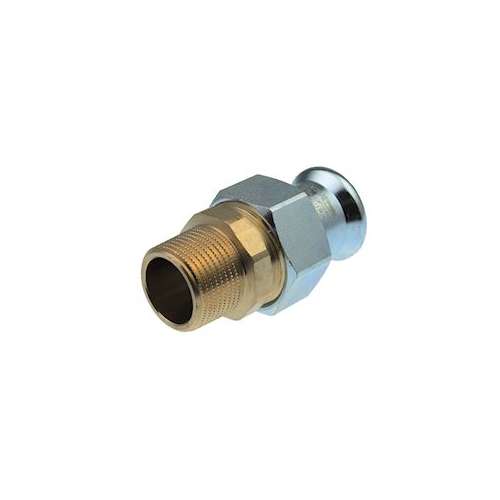

Aalberts Integrated Piping Systems BV | VSH XPress Carbone raccord union fileté FM 22xR3/4 - Ref : 6207201

Fiche technique

Quantité minimum

1

Multiple de vente

1

Code Douane

73079980

Gamme

Xpress acier carbone

Modèle type

3 pièce

longueur

70 mm

forme

droit

température moyenne maximale (permanente)

135 °C

température moyenne minimale (permanente)

-35 °C

raccordement 1

manchon pressé

raccordement 2

3/4 pouce (20)
filetage extérieur, pour gaz, conique (BSPT)

diamètre intérieur nominal raccordement 1

DN 20

sceau de contrôle KIWA

Non

homologation gaz QA

Non

avec bouchon

Non

essais LPCB

Oui

bride, étage de pression

16

longueur, raccordement 1

30 mm

longueur, raccordement 2

40 mm

longueur de travail effective, raccordement 2

40 mm

avec came de commande

Oui

épaisseur de mur raccordement 1

1.5 mm

essais FM

Oui

certifié VdS

Oui

essais UL

Oui

couleur ULC

Oui

diamètre extérieur de tuyau, raccordement 2

26.9 mm

matériau de l'étanchéité

EPDM

passant

Non

pression de service maximale à 20 °C

16 bar

lié au système

Oui

code contour

M

matériau raccordement 1

acier

matériau raccordement 2

bronze

qualité du matériau raccordement 1

St 34 (1.0034)

qualité du matériau raccordement 2

bronze (Rg 5)

protection de surface raccordement 2

non traité

largeur de clé

36 mm

protection de surface raccordement 1

galvanisé/électrogalvanisé

traitement de surface raccordement 2

non traité

avec joints

Oui

excentré

Non

avec robinet de distribution

Non

avec purge d'air

Non

diamètre extérieur de tuyau, raccordement 1

22 mm

longueur de travail effective, raccordement 1

9 mm

épaisseur de mur raccordement 2

1.5 mm
